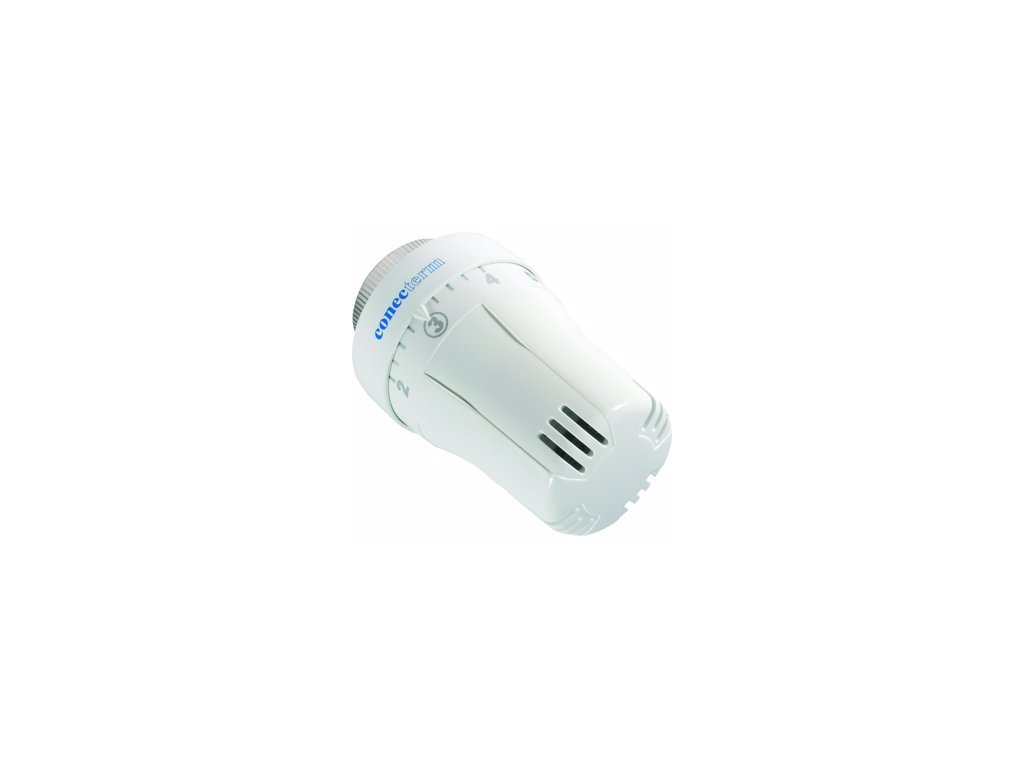

Conecterm VK2 - Termostatická hlavica s kvapalinovým čidlom - M30 x 1,5

Podrobný popis

ZÁKLADNÉ TECHNICKÉ ÚDAJE
Termostatické hlavice CONECTERM s kvapalinovým čidlom sú priamočinné proporcionálne regulátory s pásmom proporcionality cca 3 K. Je určená pre termostatické ventily so závitom M30 x 1,5  pre integrované ventily radiátorových telies VK. Stupnica nastaviteľných hodnôt v priestore obsahuje značku ▲ – uzavretie ventilu, * protimrazová ochrana, ktorá zodpovedá hodnote 8 °C, ďalej stupnici 1–5, ktorá vykrýva teplotné pole 8–28 °C. Hodnota nastavenia 3 zodpovedá izbovej teplote 22 °C.
Nosné časti hlavíc sú vyrobené z vysoko kvalitných plastických hmôt (NORYL, ABS, DURETHAN). Hlavice sú k základným ventilovým telesám pripevnené závitovými prevlečnými maticami vyrobenými z poniklovanej mosadze.

NÁVOD K MONTÁŽI A OBSLUHE TERMOSTATICKEJ HLAVICE

Pred vlastnou montážou odporúčame overenie typu termostatickej hlavice pre daný ventil. Je neprípustné použiť termostatickú hlavicu pre iný druh ventilu než
odporúča výrobca a pri takomto poškodení alebo nefunkčnosti výrobca nenesie zodpovednosť resp. neposkytuje záruku.
Doporučujeme kontaktovať technickú podporu.

Montáž termostatických hlavíc
Termostatická hlavica sa naskrutkuje až vtedy, keď sú dokončené všetky stavebné práce. Termostatická hlavica so vstavaným čidlom je nutné montovať vo
vodorovnej polohe.

Postup
Demontovať ochranný kryt ventilu.
Termostatickú hlavicu pred montážou otočiť doľava až na doraz (poloha 5 ) úplne otvoriť. Termostatickú hlavicu nasadiť na teleso ventilu tak, aby ukazovateľ smeroval nahor a pevne utiahnuť prevlečnú maticu.
Nastaviť požadovanú teplotu v miestnosti. Poloha 3 zodpovedá asi 22 °C.

Upozornenie
▲ - Uzavretie ventilu – Otočením termostatickej hlavice úplne doprava sa zruší poistka proti zamrznutiu a ventil sa úplne uzavrie. Takto uzavretý ventil zaistí tesnosť do pretlaku 100 kPa. (Platí pre teplotu v miestnosti vyššiu ako 10 °C).

Odporúčania
Mimo vykurovaciu sezónu (letné obdobie) prestaviť všetky termostatickú hlavicu do polohy 5 (celkom otvorené) z dôvodu zníženia prítlaku tesniacej kolky do sedla ventilu pri vyšších teplotách v miestnostiach.
