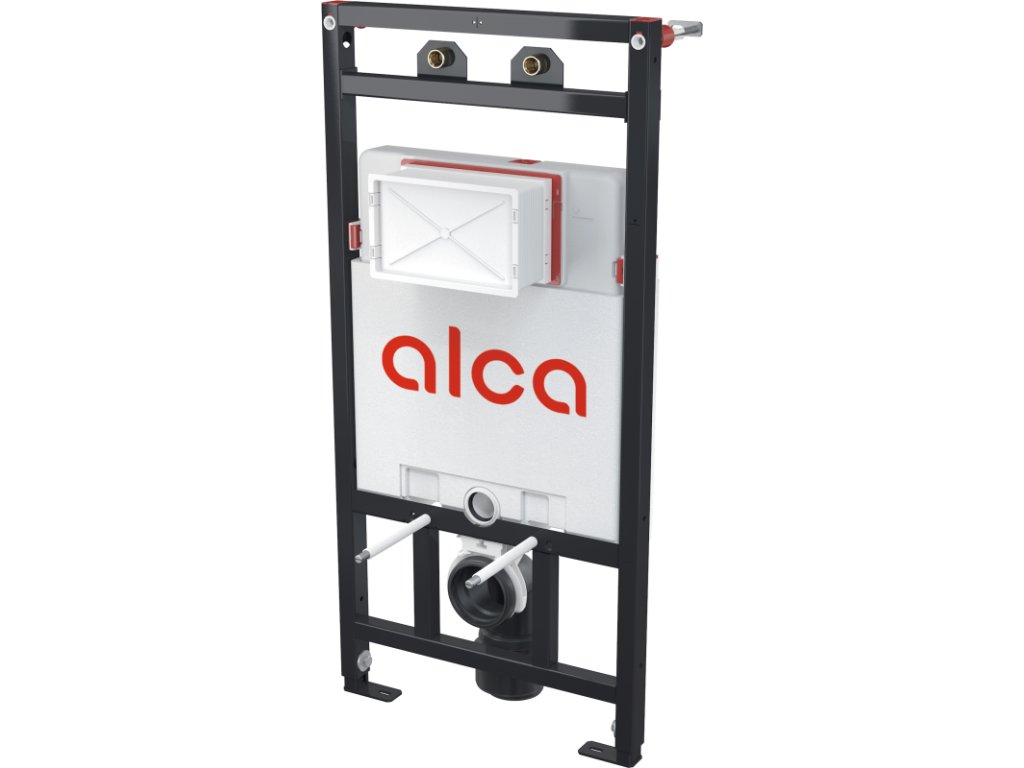

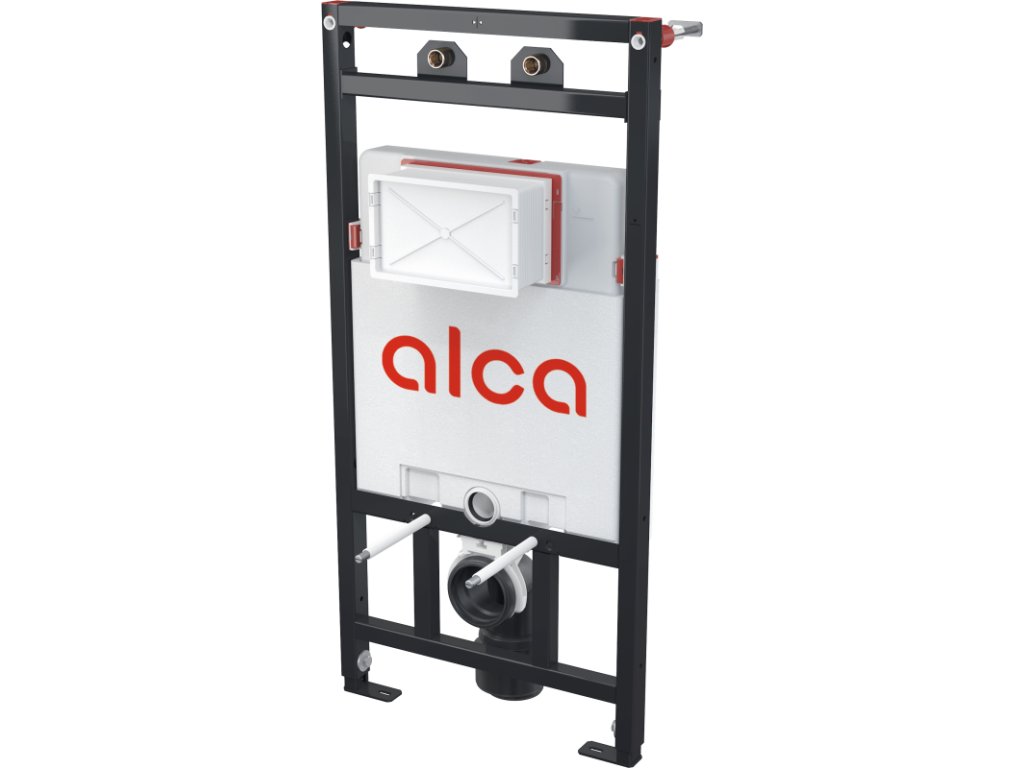

Montážny rám s nádržkou pre výlevku s odpadom DN90/110 a batériu

Podrobný popis

Použití:
Pre montáž nástennej armatúry
Pre montáž pred nosnú stenu alebo do sadrokartónovej konštrukcie
Pre závesnú výlevku s rozstupom kotviacich skrutiek až do 420 mm a odpadom Ø90/110 mm

Vlastnosti:
Duálne splachovanie nezávisle nastaviteľné s hygienickou rezervou
Konštrukcia polystyrénovej izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
Konštrukcia rámu dovoľuje ukotvenie k samostatnej, dostatočne nosnej sadrokartónovej priečke alebo pred nosnú stenu
Kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt
Materiál: kov ošetrený práškovou farbou
Montážna hĺbka nastaviteľná v rozmedzí 20–95 mm
Nádržka je z vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
Nainštalovaný systém sa zaklopí sadrokartónovými doskami a nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky
Nastaviteľné výsuvné nohy v rozmedzí 0–200 mm
Otočná priečka pre uchytenie nástennej armatúry s rozstupom 65–150 mm
Prívod vody zozadu/zhora uprostred
Pre vyvedenie nástennej armatúry
Rohový ventil s možnosťou na napojenie na potrubný systém Mepla
Servisné práce bez použitia náradia

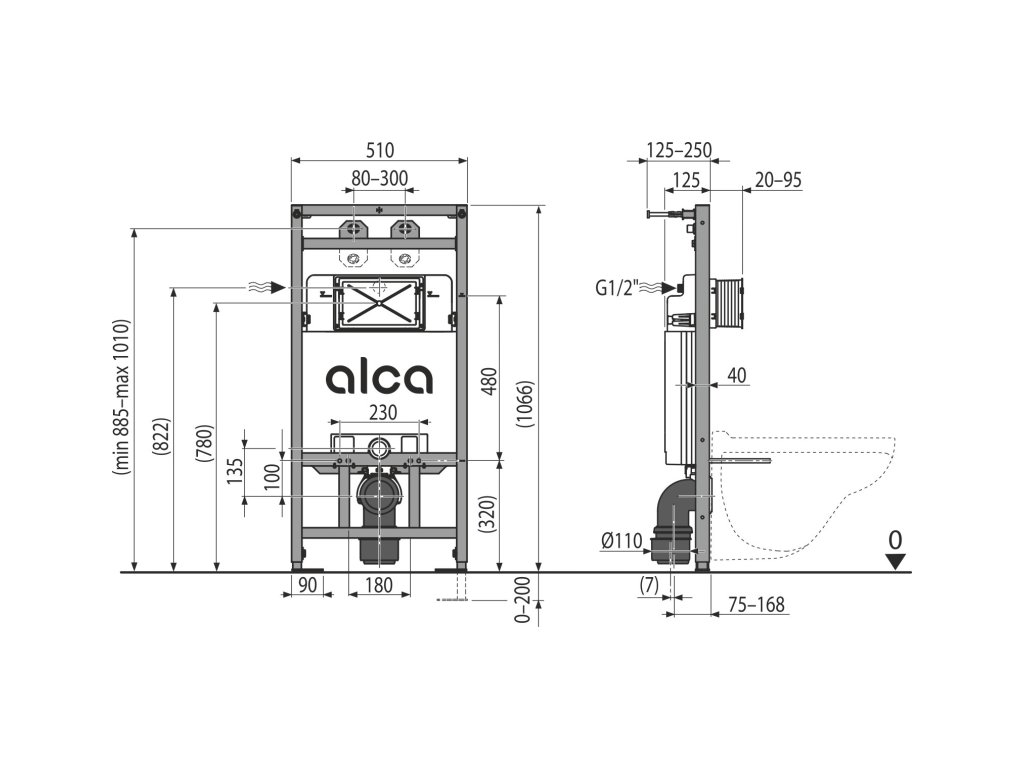

Stavebná hĺbka 125 mm, s odpadovým kolenom 160 mm
Vstavaná nádržka umožňuje opláchnutie výlevky
Výškovo nastaviteľné priečky

Technické parametry:
Odporúčaný rozsah tlaku vody - 0,3 - 0,6 - MPa
Funkčný rozsah tlaku vody - 0,05 - 0,8 - MPa
Hygienická rezerva - - 3 - l
Malé spláchnutie - 2,5 - 3,5 - l
Objem vody v nádržke - - 9 - l
Pripojenie vody zozadu alebo zhora montážnymi otvormi - - G1/2 - "
Štandardné nastavenie malého spláchnutia - - 3 - l
Štandardné nastavenie veľkého spláchnutia - - 6 - l
Veľké spláchnutie - 6 - 9 - l
Záťažová skúška - - 400 - kg

Rozsah dodávky:
Fixačný set pre uchytenie WC misy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matica – 2 ks, chránička závitu – 2 ks
Fixačný materiál: vrut Ø8×60 mm – 4 ks, hmoždinka Ø12 mm – 4 ks
Koleno odpadu HT90/110 s tesnením
Kryt servisného otvoru dvojdielny, jednoducho skrátiteľný
Nádrž s napúšťacou a vypúšťacou armatúrou
Pripojovacie skrutkovanie G1/2"–G1/2"
Samonosný rám
Šróbovanie 1/2" pre pripojenie vody s integrovaným rohovým ventilom Schell 1/2–3/8"
Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
Tesnenie prívodu, vývodka polypropylén, vrapová vložka
