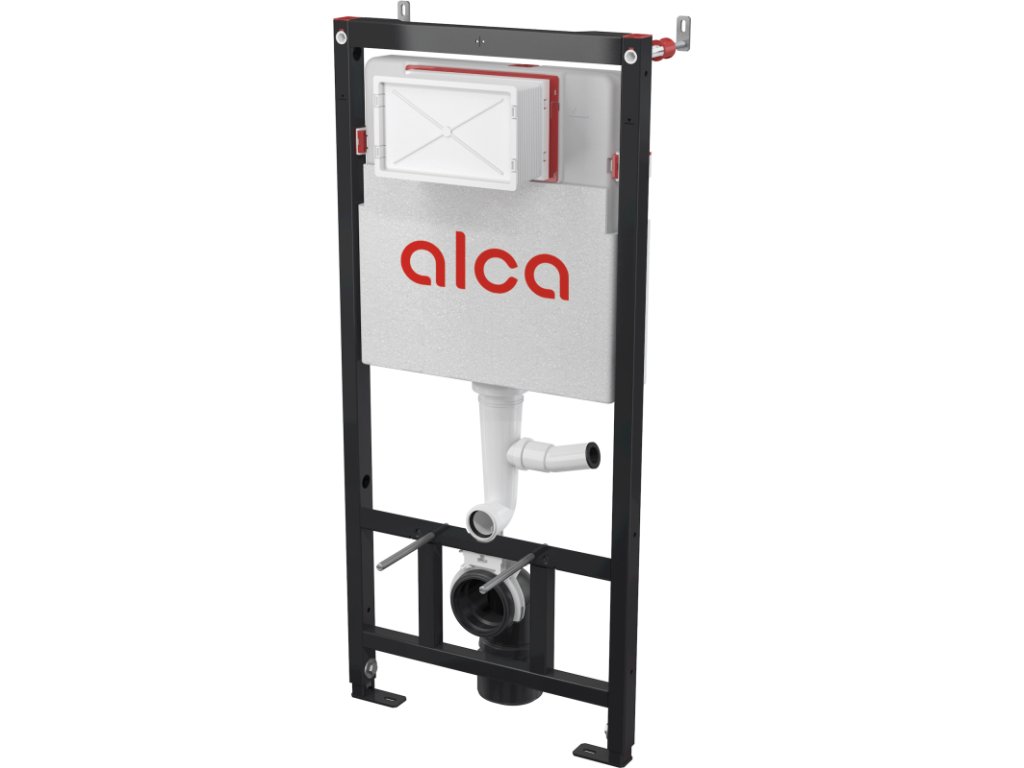

Predstenový inštalačný systém s odvetrávaním pre suchú inštaláciu (do sádrokartónu)

Podrobný popis

Použití:
Pre montáž pred nosnú stenu alebo do sadrokartónovej konštrukcie
Pre montáž závesného WC s pripojovacím rozstupom 180 mm alebo 230 mm
Pre pripojenie k ventilačnému systému
Pre hrúbku podláh 0–200 mm
Pre závesné WC

Vlastnosti:
Odporúčaný ventilátor s prietokom 30 m³/h, tlakom 60 Pa a spätnou klapkou, ventilátor treba umiestniť minimálne vo výške 1,2 m od podlahy
Duálne splachovanie nezávisle nastaviteľné s hygienickou rezervou
Kompatibilné so všetkými ovládacími tlačítkami Alca
Konštrukcia polystyrénovej izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
Konštrukcia rámu dovoľuje ukotvenie k samostatnej, dostatočne nosnej sadrokartónovej priečke alebo pred nosnú stenu
Kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt
Materiál nosnej konštrukcie: kov ošetrený práškovou farbou
Montážna hĺbka nastaviteľná v rozmedzí 20–95 mm
Možnosť napojenia na ventilátor (nie je súčasťou balenia)
Možnosť zabudovania oddialeného alebo senzorového splachovania
Možnosť vyklopenia nádržky pre jednoduchú montáž do drevostavieb alebo mobilných buniek
Nádržka je z vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
Nainštalovaný systém sa zaklopí sadrokartónovými doskami a nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky
Nastaviteľné kotviace výsuvné nohy s brzdou v rozmedzí 0–200 mm
Obsahuje dávkovač WC tablet
Odsávanie zápachu priamo z WC misy
Posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0–93 mm
Príprava na pripojenie držiaku s DG 1/2" prechodom pre bidetové sedátka a spršky
Prívod vody zozadu/zhora uprostred
Rohový ventil s možnosťou na napojenie na potrubný systém Mepla
Servisné práce bez použitia náradia

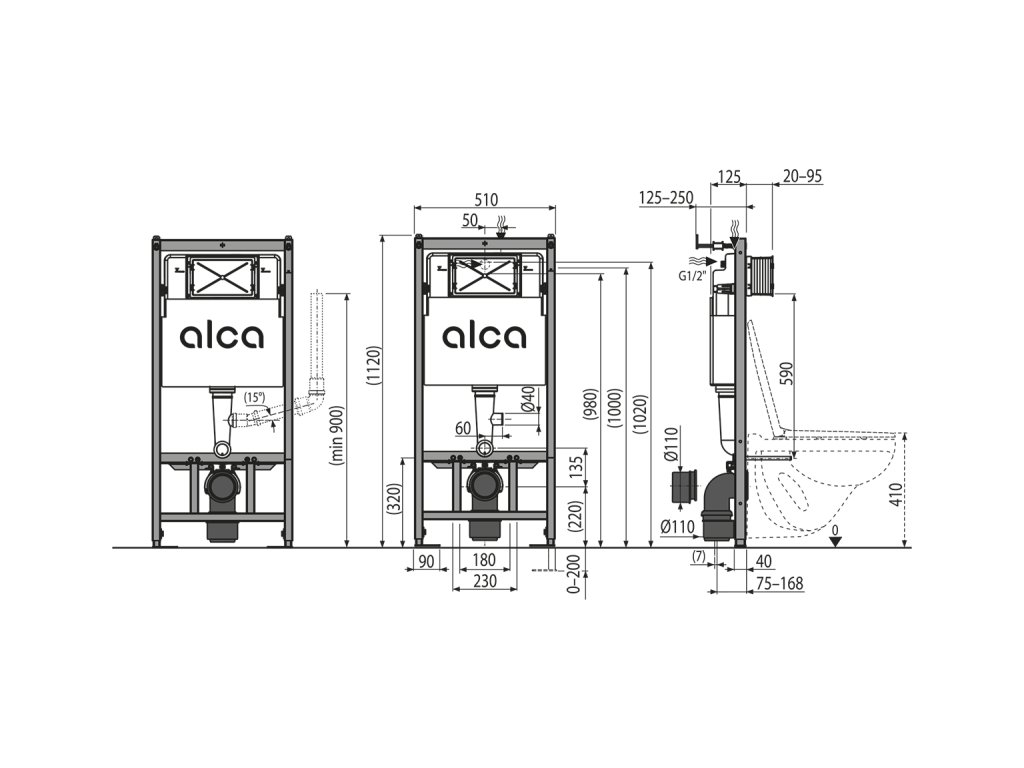

Stavebná hĺbka 125 mm
Označenie nivelácie a stredovej rysky
Závesy nádržky z dvojkomponentného materiálu izolujú prenos vibrácií z budov

Technické parametry:
Odporúčaný rozsah tlaku vody - 0,3 - 0,5 - MPa
Funkčný rozsah tlaku vody - 0,05 - 1,6 - MPa
Hygienická rezerva - - 3 - l
Malé spláchnutie - 2,5 - 3,5 - l
Objem vody v nádržke - - 9 - l
Pripojenie vody zozadu alebo zhora montážnymi otvormi - - G1/2 - "
Štandardné nastavenie malého spláchnutia - - 3 - l
Štandardné nastavenie veľkého spláchnutia - - 6 - l
Veľké spláchnutie - 6 - 9 - l
Záťažová skúška - - 400 - kg

Rozsah dodávky:
Fixačný set pre uchytenie WC misy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matica – 2 ks, chránička závitu – 2 ks
Fixačný materiál: vrut Ø8×60 mm – 4 ks, hmoždinka Ø12 mm – 4 ks
Koleno HT na pripojenie k ventilačnému systému
Koleno odpadu HT 90/90 polyetylén, PE-HD
Kryt servisného otvoru dvojdielny, jednoducho skrátiteľný
Nádrž s napúšťacou a vypúšťacou armatúrou
Redukcia odpadu HT 90/110 polyetylén, PE+HD
Sada inštalačných krytiek pre ochranu pripojovacích otvorov pri montáži systému
Sada pre vhadzovanie WC tabliet
Samonosný rám
Šróbovanie 1/2" pre pripojenie vody s integrovaným rohovým ventilom Schell 1/2–3/8"
Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
Tesnenie prívodu, vývodka polypropylén, vrapová vložka
Zátka pre upchanie otvoru odsávania pokiaľ nie je použitý
