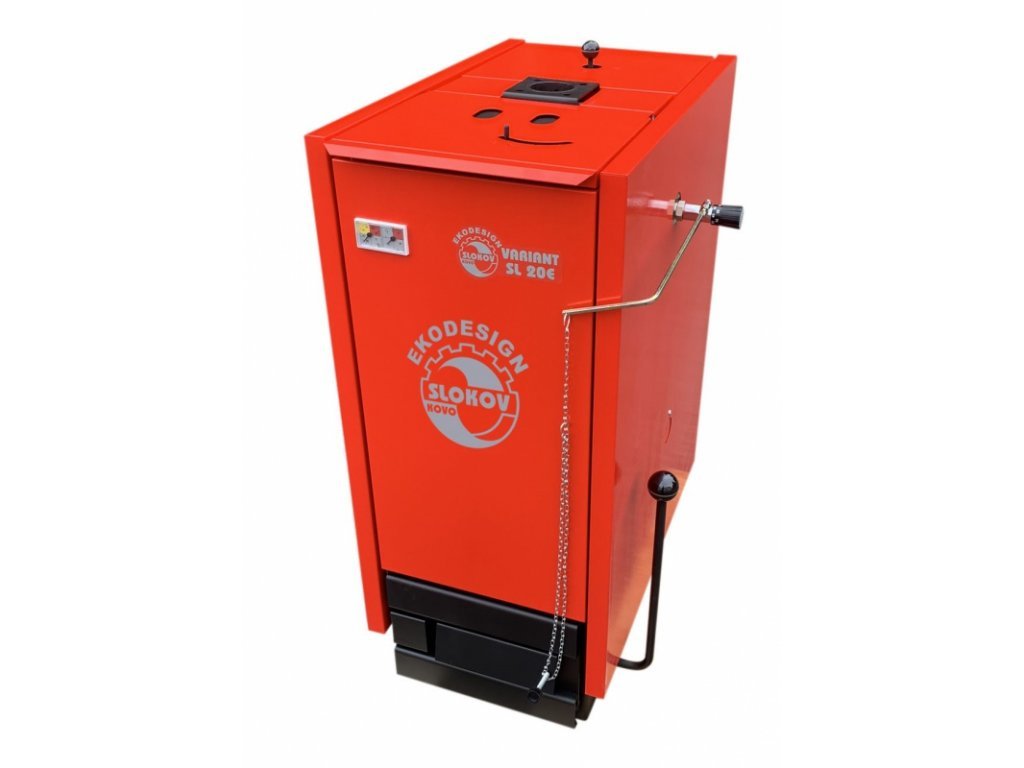

SLOKOV Variant SL27E EKODESIGN - Kotol na uhlie

Podrobný popis

Popis kotla
Kotly sú vyrábané so štandardnou vstupnou a výstupnou prírubou typu „Slokov“ (4x skrutka M12). Toto prevedenie umožňuje jednoduchú výmenu staršieho kotla SLOKOV za kotol nový. Protipríruby sú vyrábané s vývodom DN65.

Vstupná a výstupná príruba na kotle nemajú rovnakú polohu ako príruby pri kotloch SL27, SL27-3, SL33, SL33-3, SL27-4 a SL33-4 (kotle na uhlie od firmy SLOKOV).

Kotol spĺňa 4. triedu podľa STN EN 303-5 a EKODESIGN podľa 2015/1189.
Je možné objednať aj s protiprírubou G6/4″, popr. G2 vnútorný závit.

Konštrukcia kotla
Kotol je zvarený z oceľových plechov. Vnútorný priestor je rozdelený vodnou prepážkou na násypnú šachtu, spaľovaciu komoru a výmenník, ktorým prúdia spaliny ku dymovému hrdlu. Pod spaľovacou komorou a násypnou šachtou je dvojdielny rošt, ovládaný z bočnej strany kotla pákou.

Regulácia sekundárneho vzduchu privádzaného do spaľovacej komory zvyšuje účinnosť kotla. Primárny vzduch je privádzaný pod rošt regulovateľnou klapkou v popolníkových dvierkach. Regulácia sa vykonáva ručne alebo automatickým regulátorom, ktorý je súčasťou ceny kotla. Vstup a výstup vykurovacej vody je opatrený prírubami DN 65. Dymovod je v osi kotla na zadnej strane. Zakurovacia klapka sa ovláda z boku kotla. Sadzové otvory na čistenie kotla sú na kotle umiestnené z oboch strán.

Použitie kotla, palivo
Oceľový teplovodný kotol VARIANT SL E je zdrojom tepla vhodný na vykurovanie bytov, rodinných domčekov, prevádzok a obdobných objektov s tepelnou stratou 13-33 kW. Vykurovací systém môže byť s otvorenou alebo tlakovou expanznou nádobou, samotiažnym alebo núteným obehom vykurovacej vody, s maximálnym pretlakom 200 kPa.

Predpísané palivo pre kotly VARIANT SL14E, SL20E, SL27E, SL33E je podľa STN EN 303-5-b hnedé uhlie, zrnenie 20-40 mm, orech 1, s minimálnou výhrevnosťou 19,1 MJ/kg.

Dobrá funkcia kotla je podmienená okrem odbornej inštalácie aj potrebným komínovým ťahom a správnou obsluhou.

Kotly VARIANT SL-E sú zaradené podľa STN EN 303-5 do triedy 4. Podľa tejto normy musia byť kotly pripojené k akumulačnému zásobníku, ktorý slúži na odvádzanie prebytočného tepla.

Hlavné rozmery kotla Variant SL27E

Legenda
1 – Klapka sekundárneho vzduchu
2 – Sadzové dvierka
3 – Roštovacia páka
4 – Popolníkové dvierka
5 – Rúrky k DBV1 – nie je súčasťou kotla
6 – Termomanometer – teplomer s tlakomerom
7 – DBV1 – dvojcestný dochladzovací bezpečnostný ventil – zvláštne príslušenstvo
8 – TRV – tepelný regulátor výkonu – zvláštne príslušenstvo kotla
