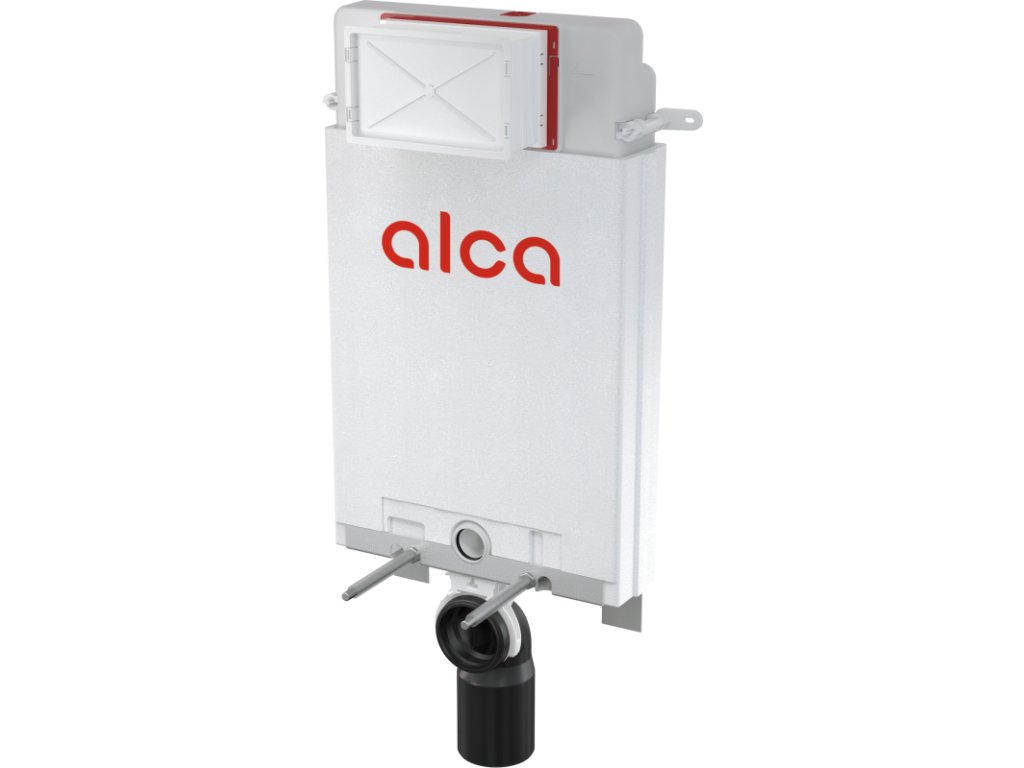

WC modul pre zamurovanie

Podrobný popis

Použití:
Pre montáž závesného WC s pripojovacím rozstupom 180 mm alebo 230 mm
Pre závesné WC
Pre zamurovanie a obmurovanie k nosnej stene – mokrý proces

Vlastnosti:
Duálne splachovanie nezávisle nastaviteľné s hygienickou rezervou
Kompatibilné so všetkými ovládacími tlačítkami Alca
Konštrukcia polystyrénovej izolácie nádržky zjednodušuje zamurovanie, zabraňuje roseniu na povrchu nádržky a tlmí prienik vibrácií z nádržky do stavebnej konštrukcie
Kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt
Materiál nosnej konštrukcie: pozinkovaný kov
Montážna hĺbka nastaviteľná v rozmedzí 20–95 mm
Montážna výška 1062 mm
Možnosť zabudovania oddialeného alebo senzorového splachovania
Nádržka je z vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
Nosná konzola zaručuje vysokú tuhosť pripojenia WC ku stene
Nutné podmurovanie alebo použitie nôh M90
Obsahuje dávkovač WC tablet
Posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0–93 mm
Prívod vody zozadu/zhora uprostred
Rohový ventil s možnosťou na napojenie na potrubný systém Mepla
Rozmery a konštrukcia konzoly zjednodušujú inštaláciu systému
Servisné práce bez použitia náradia
Stavebná hĺbka 125 mm

Technické parametry:
Odporúčaný rozsah tlaku vody - 0,3 - 0,5 - MPa
Funkčný rozsah tlaku vody - 0,05 - 1,6 - MPa
Hygienická rezerva - - 3 - l
Malé spláchnutie - 2,5 - 3,5 - l
Objem vody v nádržke - - 9 - l
Pripojenie vody zozadu alebo zhora montážnymi otvormi - - G1/2 - "
Štandardné nastavenie malého spláchnutia - - 3 - l
Štandardné nastavenie veľkého spláchnutia - - 6 - l
Veľké spláchnutie - 6 - 9 - l
Záťažová skúška - - 400 - kg

Rozsah dodávky:
Fixačný set pre uchytenie WC misy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matica – 2 ks, chránička závitu – 2 ks
Fixačný set: vrut Ø8×60 mm – 2 ks, vrut Ø4,8×38 mm – 2 ks, hmoždinka Ø12 mm – 2 ks, hmoždinka Ø8 mm – 2 ks
Koleno odpadu HT90/110 polyetylén, PE-HD
Kryt servisného otvoru dvojdielny, jednoducho skrátiteľný
Nádrž s napúšťacou a vypúšťacou armatúrou
Nosná konzola
Sada inštalačných krytiek pre ochranu pripojovacích otvorov pri montáži systému
Sada pre vhadzovanie WC tabliet
Šróbovanie 1/2" pre pripojenie vody s integrovaným rohovým ventilom Schell 1/2–3/8"
Teleskopické upevňovacie úchytky 2 ks
Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
Tesnenie prívodu, vývodka polypropylén, vrapová vložka
