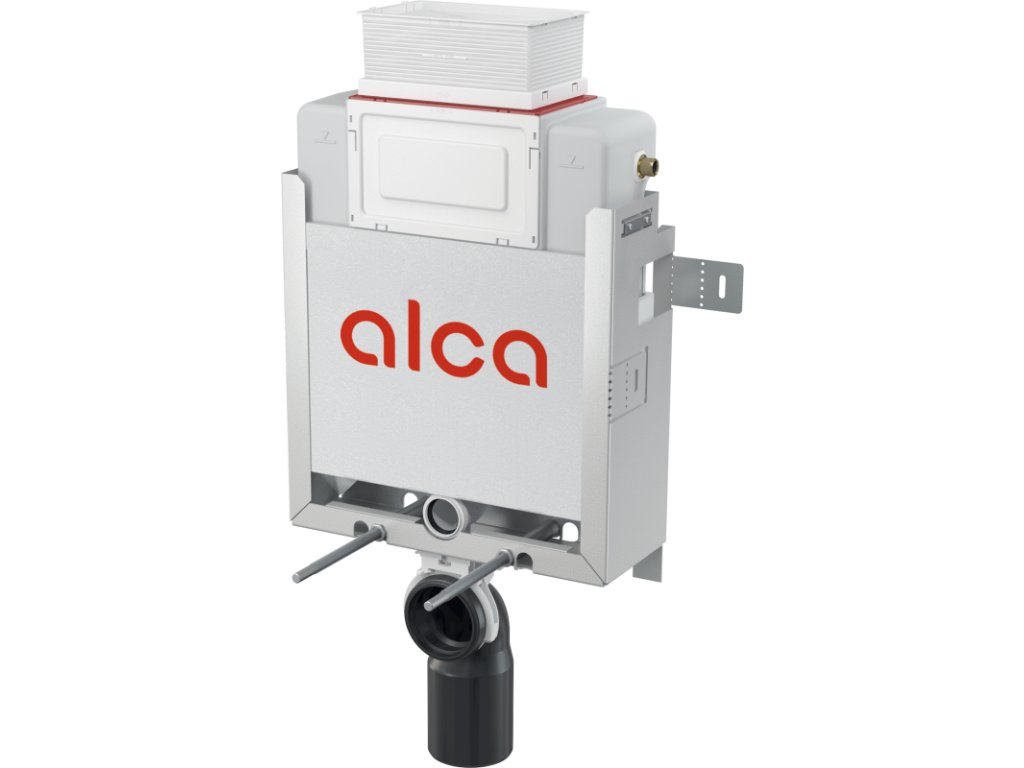

WC modul pre zamurovanie s ovládaním zhora alebo spredu

Podrobný popis

Použití:
Pre montáž závesného WC s pripojovacím rozstupom 180 mm alebo 230 mm
Pre závesné WC
Pre zamurovanie a obmurovanie k nosnej stene – mokrý proces
Vhodné pre rekonštrukcie

Vlastnosti:
Duálne splachovanie nezávisle nastaviteľné s hygienickou rezervou
Kompatibilný so všetkými ovládacími tlačítkami Alca s výnimkou senzorových tlačítok, STRIPE a NIGHT LIGHT
Konštrukcia polystyrénovej izolácie nádržky zjednodušuje zamurovanie, zabraňuje roseniu na povrchu nádržky a tlmí prienik vibrácií z nádržky do stavebnej konštrukcie
Kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt
Materiál nosnej konštrukcie: pozinkovaný kov

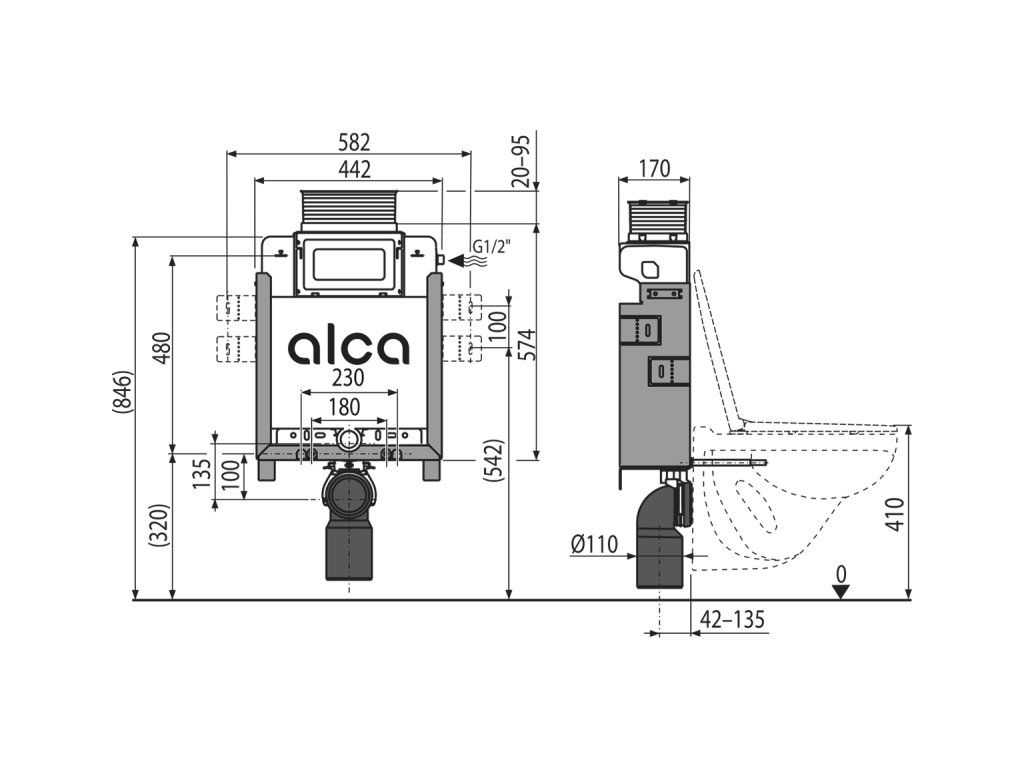

Montážna hĺbka nastaviteľná v rozmedzí 20–95 mm
Montážna výška 862 mm
Možnosť inštalácie osadením od steny
Možnosť zabudovania oddialeného splachovania
Nádržka je z vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
Obsahuje dávkovač WC tablet
Posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0–93 mm
Pozinkovaná nosná konštrukcia so štyrmi výklopnými držiakmi pre jednoduchú inštaláciu
Príprava na pripojenie držiaku s DG 1/2" prechodom pre bidetové sedátka a spršky
Prívod vody zozadu/zhora uprostred
Rohový ventil s možnosťou na napojenie na potrubný systém Mepla
Servisné práce bez použitia náradia
Stavebná hĺbka 170 mm
Technické riešenie umožňuje ukotvenie do nerovného povrchu vysekaného do steny bez nutnosti zarovnania zadnej steny v rozsahu 50 mm
Vyberateľný diel polystyrénu pre ľahký prístup pri inštalácii

Technické parametry:
Odporúčaný rozsah tlaku vody - 0,3 - 0,5 - MPa
Funkčný rozsah tlaku vody - 0,05 - 1,6 - MPa
Hygienická rezerva - - 3 - l
Malé spláchnutie - 2,5 - 3,5 - l
Objem vody v nádržke - - 9 - l
Pripojenie vody zozadu alebo zhora montážnymi otvormi - - G1/2 - "
Štandardné nastavenie malého spláchnutia - - 3 - l
Štandardné nastavenie veľkého spláchnutia - - 6 - l
Veľké spláchnutie - 6 - 9 - l
Záťažová skúška - - 400 - kg

Rozsah dodávky:
Fixačný set pre uchytenie WC misy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matica – 2 ks, chránička závitu – 2 ks
Fixačný set: vrut Ø8x60 - 4 ks, hmoždinka Ø12 - 4 ks
Koleno odpadu HT90/110 polyetylén, PE-HD
Kryt servisného otvoru dvojdielny, jednoducho skrátiteľný
Nádrž s napúšťacou a vypúšťacou armatúrou
Pozinkovaný rám vrátane nosnej konštrukcie
Sada inštalačných krytiek pre ochranu pripojovacích otvorov pri montáži systému
Sada pre vhadzovanie WC tabliet
Šróbovanie 1/2" pre pripojenie vody s integrovaným rohovým ventilom Schell 1/2–3/8"
Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
Tesnenie prívodu, vývodka polypropylén, vrapová vložka
